У промислових і будівельних системах трубопроводів,Трубні компенсатори(також відомі як компенсатори або гнучкі компенсатори) служать ключовими компонентами, які поглинають рухи, знімають напругу та підтримують цілісність системи за різних умов експлуатації.
На початку, ось типовий короткий опис специфікацій високоякісного металевого компенсатора сильфонної труби:
| Параметр | Типове значення/діапазон |
|---|---|
| Номінальний діаметр (DN) | DN 50 – DN 2400 мм |
| Номінальний тиск | До 2,5 МПа (або вище для спеціальних конструкцій) |
| Максимальна робоча температура | До ~450 °C (або більше для екзотичних сплавів) |
| Ємність руху | Осьове, бокове, кутове зміщення (залежить від конструкції) |
| Матеріал сильфона | Нержавіюча сталь (або жароміцні сплави) |
| Кінцеві з'єднання | Зварні кінці, фланці, різьблення або канавки за потреби |
| Життя дизайну / Цикли | Призначений для високої кількості циклів втоми; очікувані десятиліття при правильному виборі |
Ця таблиця специфікацій наголошує на основних параметрах конструкції, ілюструючи професійну ретельність вибору продукту. У наступному змісті досліджується, чому компенсатори важливі, як вони функціонують і вибираються, а також нові тенденції, що формують їх майбутнє.

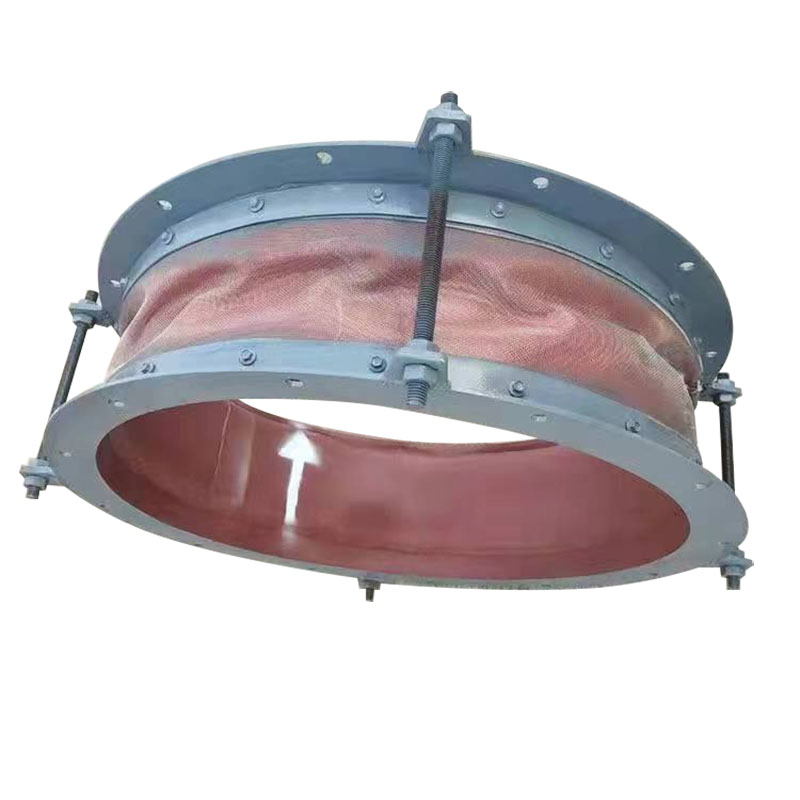

Трубний компенсатор — це гнучкий пристрій, встановлений у системі трубопроводу для поглинання механічних деформацій внаслідок теплового розширення, звуження, вібрації, коливань тиску, зміщень, осідання або сейсмічної активності. На практиці багато компенсаторів складаються з одного або кількох металевих сильфонів (гофрованих гнучких елементів), а також з’єднувачів і опорного обладнання.
Поглинання теплового розширення/стиснення: запобігає напрузі та деформації труби, коли зміни температури викликають розширення чи звуження.
Ізоляція від вібрації та ударів: діє як демпфуючий елемент, зменшуючи передачу вібрації чи стрибків тиску від обладнання (насосів, компресорів тощо) у систему трубопроводів.
Компенсація вирівнювання: виправляє невеликі зсуви або несумісності, які виникають під час встановлення або внаслідок руху конструкції.
Зменшення напруги: зменшує напругу на опорах, фланцях, клапанах та обладнанні шляхом локалізації поглинання руху.
Пристосування до осідання або сейсмічного зміщення: допомагає підтримувати цілісність під час зсуву фундаменту або сейсмічної дії, дозволяючи контрольоване зміщення.
Таким чином, компенсатор стає структурним «буфером», який захищає жорсткі частини системи трубопроводів від пошкодження та відмови, локалізуючи гнучкість там, де це необхідно.
Трубопроводи незмінно стикаються з механічними навантаженнями від температурних циклів, коливань тиску та динамічних навантажень. Без належного пристосування ці напруги можуть спричинити втомні тріщини, витоки або катастрофічну поломку. Компенсатор є інженерним рішенням, яке знімає ці напруги та покращує надійність системи.
Зниження стресу та довголіття
Поглинаючи розширення та звуження, компенсатори запобігають накопиченню термічної напруги в трубах, клапанах і з’єднаннях, тим самим подовжуючи термін служби.
Компактність і економія простору
У порівнянні з довгими петлями розширення або вигинами, компенсатори забезпечують поглинання зміщення в компактному корпусі.
Нижні структурні навантаження
Пристрій зменшує передачу навантаження на анкери або будівельні конструкції, зменшуючи потребу в запроектованих опорах.
Спрощена схема системи
Завдяки гнучкій локалізованій компенсації конструкція трубопроводу стає більш простою, зменшуючи складність.
Контроль шуму та вібрації
Пом'якшення вібрації та пульсації допомагає знизити рівень шуму та захищає чутливе обладнання.
Пристосованість до змінних умов
Правильно підібраний компенсатор справляється з різноспрямованими зміщеннями (осьовими, бічними, кутовими).
Економія протягом життєвого циклу
Хоча початкова вартість вища, ніж жорсткі з’єднання, економія від скороченого обслуговування, простою та ремонту часто виправдовує витрати.
Потенційні обмеження, які слід враховувати
Діапазон компенсації обмежений — перевищення габаритних розмірів шкідливе.
Необхідно контролювати тягу тиску, особливо для осьових типів.
Вартість багатоциклових, високотемпературних конструкцій може істотно зрости.
Правильне встановлення, вирівнювання та опора мають вирішальне значення для продуктивності; неправильне застосування призводить до ранньої відмови.
Враховуючи ці компроміси, використання компенсатора повинно бути виправдано ретельним термічним напругою та механічним аналізом. У багатьох сферах застосування, особливо на електростанціях, нафтохімії, системах опалення, вентиляції та кондиціонування повітря та промислових установках, переваги значно переважають додаткові витрати.
Осьові компенсатори
Обробляйте лише осьове подовження/стиск. Ідеально підходить для прямих трас із чітко визначеними фіксованими точками.
Бічні компенсатори
Пристосування до бокового зміщення; тяги, які часто використовуються для контролю сил руху.
Кутові компенсатори
Призначений для згинання під кутом навколо точки повороту.
Універсальні (багатонижні) компенсатори
Поєднайте осьову, бічну та кутову гнучкість в одному пристрої — це корисно для складних геометрій трубопроводів.
Збалансований тиск (збалансована тяга)
Внутрішня геометрія нейтралізує тягу тиску, зменшуючи навантаження на анкерні конструкції.
Сильфони та сполучні частини слід вибирати з нержавіючої сталі, нікелевих сплавів або інших матеріалів, сумісних з рідиною, температурою та умовами навколишнього середовища.
У корозійних або високотемпературних системах можна використовувати екзотичні сплави (інконель, хастеллой) або футерівку.
Оцініть загальний очікуваний рух (осьовий, бічний, кутовий) за циклами температури. Виберіть конструкцію, яка забезпечує запас і здатність до високої циклічної втоми.
Переконайтеся, що номінальний тиск і температура компенсатора відповідають або перевищують умови системи з запасами безпеки.
Виберіть зварні, фланцеві, рифлені або різьбові кінці відповідно до вашої системи. Переконайтеся, що є достатній простір для установки (зокрема для майбутнього переміщення). Дозвольте доступ для огляду та обслуговування.
Належне зовнішнє кріплення та напрямні запобігають небажаному вигину або прогину компенсатора. Обмежувачі можуть знадобитися для обмеження переміщення або контролю шляхів навантаження.
Сильфонний елемент згинається (згортається або розгортається) у відповідь на зміни довжини труби або зміщення вирівнювання.
При осьових рухах складки стискаються або розширюються, поглинаючи зміщення.
При бічному або кутовому русі сильфон відповідно згинається або закручується (залежно від конструкції).
Стяжки або зовнішні напрямні можуть контролювати напрямок сили та запобігати надмірному розтягуванню.
Для зменшення турбулентності потоку та обмеження впливу сил рідини на сильфон можна використовувати внутрішні напрямні труби, муфти або посилення.
Вирівнювання: переконайтеся, що компенсатор вирівняно з трубопроводом, щоб уникнути бокового навантаження.
Анкери та напрямні: встановіть анкери, напрямні та обмежувачі відповідно до проектних креслень.
Перевірка руху: перед введенням в експлуатацію перемістіть компенсатор на повний хід, щоб перевірити зазор.
Теплове попереднє натягування: іноді застосовується холодне попереднє стиснення для центрування компенсатора в його діапазоні.
Опора: Компенсатор повинен підтримуватися як частина конструкції трубопроводу, щоб уникнути провисання.
Зварювання/відбортовування: Використовуйте належні методи зварювання та відбортовування, уникаючи деформації.
Регулярний візуальний огляд: шукайте тріщини, деформацію або ознаки втоми.
Перевірка витоків: стежте за витоками навколо зварних швів або прокладок.
Моніторинг циклу: реєструйте кількість циклів і порівнюйте з проектним терміном служби.
Моніторинг вібрації: Переконайтеся, що рівні вібрації залишаються в межах допустимих порогів.
Планування заміни: виходячи з зносу, плануйте заміну до виходу з ладу.
Очищення: тримайте сильфони та навколишнє середовище вільними від сміття, яке може потерти чи потерти.
Розумні/сенсорні компенсатори
Вбудовані тензодатчики, датчики переміщення або датчики контролю стану здоров’я для прогнозування втоми та попередження про технічне обслуговування.
Сучасні сплави та покриття
Використання високоефективних матеріалів (нікелевих сплавів, керамічних покриттів) для екстремальних середовищ (надкритичні, агресивні рідини).
Компактні багатоосьові конструкції
Нові геометрії забезпечують більшу гнучкість при меншій площі для вузьких установок.
Адитивне виробництво
Використання 3D-друкованих перехідних частин або складних геометричних елементів для оптимізації продуктивності.
Інтеграція з Digital Twin & Predictive Analytics
Моніторинг поведінки компенсатора в режимі реального часу та інтеграція в цифрові близнюки заводу для прогнозованого технічного обслуговування.
У міру того, як ринки прагнуть до вищої ефективності, вищого тиску/температур і меншої маржі, компенсатори повинні розвиватися. Такі системи, як ультранадкритичні електростанції, сучасні хімічні реактори та нові енергетичні застосування (наприклад, водневі системи), висувають більш жорсткі вимоги. Компенсатор майбутнього повинен не тільки надійно згинатися, але й забезпечувати діагностичний зворотний зв’язок і бездоганно інтегруватися в інтелектуальні системи.
Виробники та науково-дослідні групи вкладають значні кошти в аналітику життєвого циклу, датчики, нові матеріали та модульність систем компенсаторів. Зростає попит на відновлювані джерела енергії, СПГ, передачу водню, системи централізованої енергетики та сучасне виробництво. Основна увага зміщується від чисто механічної надійності до інтелектуальних інтегрованих систем.
Q: Як визначити, чи використовувати осьовий, бічний або кутовий компенсатор?
A: Розрахуйте очікувані зміщення в кожному напрямку на основі теплового розширення труби, допусків вирівнювання, зміщення опор або осідання. Якщо більшість осьових, може бути достатньо осьового компенсатора. Якщо є бічне або кутове зміщення, розгляньте відповідний бічний, кутовий або універсальний компенсатор. Розширений аналіз (аналіз скінченних елементів, аналіз напруг) часто керує цим рішенням.
З: Що станеться, якщо компенсатор працює за межами свого проектного діапазону руху?
Відповідь: Експлуатація за межі проектних обмежень може призвести до втоми металу, вигину, перенапруження в сильфонах або з’єднувачах і остаточної несправності (тріщин або витоку). Це серйозно погіршує термін служби циклу та може призвести до раптової, катастрофічної поломки. Таким чином, конструктивні запаси безпеки та обмеження є критично важливими.
Трубні компенсатори є фундаментальними для пружних, ефективних систем трубопроводів, пропонуючи зняття напруги, гасіння вібрації та коригування вирівнювання. Правильне поєднання матеріалів, можливостей переміщення та системної інтеграції має вирішальне значення для тривалої роботи. З розвитком інтелектуальних систем і попитом на більш високу експлуатаційну ефективність компенсатор розвивається — не просто як пасивний механічний компонент, але як інтелектуальний контрольований актив у сучасних мережах трубопроводів.
