Як ключовий компонент для полегшення теплового розширення та скорочення та переміщення вібрацій труб,компенсатори трубиподіляються на категорії на основі принципів компенсації та сценаріїв застосування. Різні типи конструкцій розроблені навколо "зменшення напруги труби", щоб утворити продуктну систему, яка підходить для різних умов праці.
Осьові компенсатори - найосновніша категорія. Вони поглинають осьове зміщення труб через осьове розширення та скорочення сильфонів. Вони мають компактну структуру і підходять для прямих труб. Кількість компенсації однієї одиниці може досягти 50-300 мм, а рівень тиску покриває 0,6-4,0 мпА. Їх часто використовують у системах опалення та кондиціонування. При встановленні їх потрібно відповідати направляючим кронштейнам для управління радіальним відхиленням.
Поперечні компенсатори досягають компенсації переміщення за допомогою поперечного згинання сильфонів, що підходить для труб з бічними відхиленнями (наприклад, вигинами). Він приймає шарнір або універсальну кільцеву структуру, яка може поглинати бічні переміщення 100-500 мм, має сильну здатність проти інстанції, широко використовується в нафтових трубах на великі відстані і може ефективно боротися з відхиленнями труб, спричиненими поселенням фундаменту.
Кутові компенсатори складаються з одного або декількох сильфонів. Вони компенсують переміщення в куті труби через кутове зміщення. Їх часто використовують у розкладенні труби у формі L та Z. Кут компенсації може досягати ± 15 °. При використанні з фіксованою дужкою він може зменшити концентрацію напруги при вигині труби. Він особливо часто зустрічається в технологічних трубах хімічних рослин.
Компенсатори втулки складаються з основної трубки та зовнішньої оболонки. Вони поглинають переміщення через осьове ковзання. Сума компенсації може досягти більш ніж 1000 мм і підходить для труб великого діаметру (DN500-DN3000). Однак ущільнювальний наповнювач потрібно регулярно підтримувати. Він в основному використовується у водних трубах з хорошою якістю води і широко використовується в муніципальних трубах.

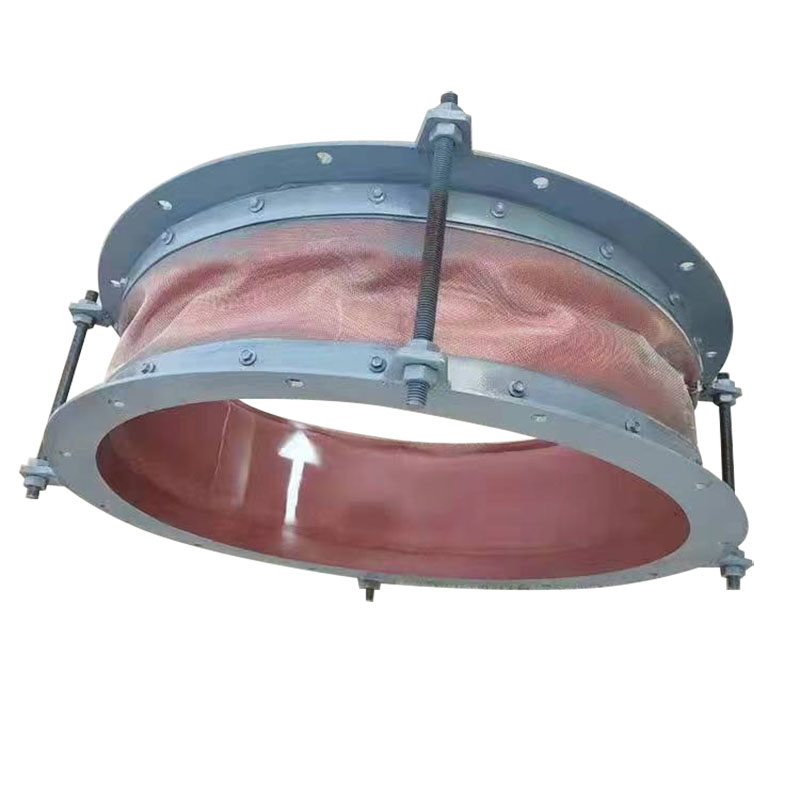

Неметалічні компенсатори виготовлені з гнучких матеріалів, таких як тканини та гума. Вони мають широкий діапазон стійкості до температур (-196 ℃ до 1200 ℃), можуть поглинати багатовимірне зміщення та мати хороші показники зменшення шоку та шуму. Вони підходять для сцен із сильною корозією та високою вібрацією, такими як димочки електростанції та хімічні вихлопні труби, але здатність підшипника тиску низька (як правило, ≤0,6mpa).
Вибір різних типів компенсаторів повинен бути всебічно судити в поєднанні з трубними середовищами, тиском, температурою та переміщенням. Осьовий тип підходить для невеликого переміщення прямотруби,Поперечні та кутові типи підходять для складних макетів труб, тип втулки підходить для великих сценаріїв переміщення, а неметалічний тип фокусується на стійкості до корозії та поглинанням амортизації. Розумний вибір може зменшити швидкість відмови трубопроводу та продовжити термін служби обладнання, що є важливою частиною конструкції трубопроводів.
