Компенсатор труби- це пристрій, який зазвичай використовується в трубопроводних системах для компенсації розширення та скорочення труб, спричинених змінами температури, вібрацією або встановленням. Це може зменшити напругу в трубопровідній системі і запобігти надмірному напрузі завдати пошкодження труб.
Загальнийкомпенсатори трубив основному з наступних типів:

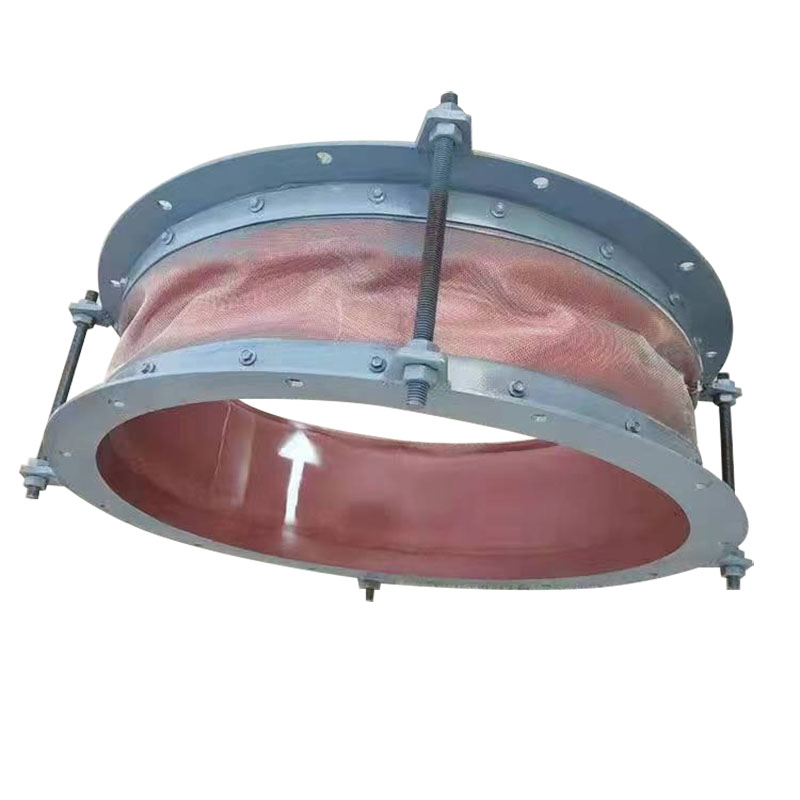

1. Розширення суглоба: розширювальний суглоб - висувнийкомпенсатор труби. Зазвичай він виготовляється з металевого або гумового матеріалу. Він може автоматично відрегулювати свою довжину, коли трубопровід піддається силі розширення та скорочення, тим самим поглинаючи розширення та деформацію трубопроводу та зменшуючи вплив на навколишнє обладнання та деталі з'єднання трубопроводу.
2. Пружинна підтримка: весняна підтримка використовує еластичні властивості пружини для досягнення компенсації системи трубопроводу. Виходячи з характеристик розширення та скорочення трубопроводу, він може регулювати власну висоту та зменшити напругу на трубопроводі. Щодо положення встановлення, він зазвичай встановлюється в точці підтримки або переривленому положенні трубопроводу, щоб забезпечити кращий ефект компенсації.
3. Підтримка ковзання тертя: Підтримка ковзання тертя використовує тертя для досягнення компенсації системи трубопроводу. В основному він контролює деформацію розширення та скорочення трубопроводу, регулюючи тертя між рухомою пластиною та кришкою пластини, і підходить для меншого компенсації переміщення.
4. Компенсатор шланга: цекомпенсатор трубиВиготовлений з гнучкого матеріалу, зазвичай виготовленого з гумової або гофрованої металевої труби, яка може нести частину напруги, коли система трубопроводу розширюється і стискається, зменшуючи вплив на трубопровід та роз'єми. Компенсатори шлангів підходять для трубопроводів меншого діаметру.
